熱線.png)

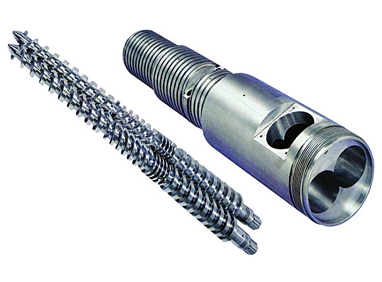

螺桿炮筒用過一段時(shí)間后，螺桿的螺棱和料筒的氮化層（做新螺桿時(shí)螺桿和料筒都會(huì)進(jìn)行氮化熱處理，因而表面會(huì)有30--60個(gè)絲左右的氮化層）被雙向磨損，雙方之間間隙增大，導(dǎo)致塑料制品不良不穩(wěn)定的問題。螺桿翻新就是在舊螺桿上增加螺棱的厚度，填補(bǔ)空隙，以達(dá)到增加產(chǎn)量的目的。目前國(guó)內(nèi)主要有三種翻新方式：
（1）電焊：用合金電焊條（20-30元／公斤）電焊缺點(diǎn)：不耐磨，較易出現(xiàn)虛焊，表面不光滑，會(huì)有砂眼，粒料在螺桿會(huì)出現(xiàn)停留，導(dǎo)致了會(huì)出現(xiàn)黃色小焦塊、黑點(diǎn)。
（2）噴焊：用特制的“乙炔—氧氣”噴槍噴合金粉（30-50元／公斤）缺點(diǎn)：不耐磨，有砂眼，合金在噴焊過程中有部分未完全熔化，在用的過程中會(huì)出現(xiàn)合金粉隨料出來現(xiàn)象，導(dǎo)致料漏氣，模頭損壞
（3）堆焊：用“乙炔—氧氣”將300元／KG進(jìn)口合金焊條完全熔化在螺桿上優(yōu)點(diǎn)：因是熔化，所以無虛焊，砂眼現(xiàn)象。
